Struttura ta' l-Azzar ta'-firxa kbira

Hebei Sunrise International Iron & Steel Co., Ltd. hija waħda mill-aktar manifatturi u fornituri affidabbli ta 'struttura ta' l-azzar ta '-span kbir fiċ-Ċina. Jekk jogħġbok ibqa 'assigurat li tixtri struttura ta' l-azzar personalizzata kbira ta '-span bi prezz kompetittiv mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar il-kwotazzjoni, jekk jogħġbok tħossok liberu li tibgħatilna email.



Struttura ta' l-azzar ta'-firxa kbira mhix qafas ta' bini standard - hija "ambjent ħieles mill-kolonna-" fejn meded li jaqbżu 60m joħolqu interjuri mingħajr xkiel għal areni sportivi, swali tal-wirjiet, hangars tal-ajruplani, u mega-bajjiet industrijali, li jimbuttaw il-konfini tal-effiċjenza strutturali u l-espressjoni arkitettonika.

Strutturi ta' l-azzar ta'-firxa kbira jservu:

Stadji sportivi u areni- 60-120m spazji ċari għal bilqiegħda għall-ispettaturi

Swali tal-wirjiet- 80-100m medda ċara għal wirjiet kummerċjali

Hangars tal-ajruplani- 60-80m mifrux ċari għal inġenji tal-ajru b'-bodi wiesa'

Mega-bajjiet industrijali- 50-70m meded ċari għal manifattura tqila

Postijiet ta' kunċerti u avvenimenti- 80m+ spazji ċari għall-ispazji tal-prestazzjoni

Is-sistema tal-azzar ta'-span kbir ta' Sunrise hija mfassla għalihalibertà spazjali massima:

Sistemi tal-irfid tal-qafas tal-ispazjukisba 60-120m tifrex

Irfid tas-saqaf -kambered minn qabeltelimina sag viżwali

Disinn tal-membru ħafifbl-użu ta' azzar ta'-qawwa għolja

Tamboċċi integrati u appoġġ tal-MPEfil-fond strutturali

Erezzjoni rapidabl-użu ta' assemblaġġ ta' l-art u strand-jacking

Parametri Distintivi tad-Disinn:

Firxa ċara: 60-120m (mingħajr kolonni)

Fond tal-irfid: 3-6m (proporzjon span/fond 15-25:1)

Żieda fis-saqaf: 0-15% tal-firxa (ġeometrija tal-arkata)

Tagħbija ta 'l-art: 5-15 kN/㎡ (skont l-użu)

Sezzjonijiet tal-Membri: azzar ta'-saħħa għolja (grad S355-S460)

Metodu ta 'erezzjoni: assemblaġġ ta' l-art + strand-jacking

Isem tal-Proġett:Ċentru Internazzjonali għall-Konferenzi ta' Kampala (Arena b'Multi-Purpose)
Post:Kampala, l-Uganda (distrett tan-negozju ċentrali, li jagħti ħarsa lejn il-Lag Victoria)
Skala:15,000-sedil -arena għal skopijiet multipli - 80m struttura tas-saqaf b'firxa ċara, 18,000㎡ erja totali tal-art (inkluż spazju għall-wirjiet, kmamar tal-konferenzi, suites VIP, parkeġġ taħt l-art)
Tunnellaġġ ta' l-Azzar:2,800 tunnellata

Il-Punt tal-Uġigħ tas-Sid:L-Uganda kienet nieqsa minn aarena ta' ġewwa ta'-klassi dinjijakapaċi jospita konferenzi kbar, kunċerti, laqgħat reliġjużi, u avvenimenti sportivi fuq ġewwa. Is-sid kellu bżonn ta' faċilità ta' 15,000-sedil b'saqaf ta'-faċċata ċara ta' 80m li joħloq interjuri mingħajr xkiel, iżda l-istruttura kellha tkun viżwalment ħafifa u arkitettonikament impressjonanti - mhux tqila u industrijali. L-isfida: l-arena kellha titwassal fi żmien 20 xahar f'sit ristrett taċ-ċentru tal-belt b'aċċess limitat għal tagħmir ta' rfigħ tqil.



Soluzzjoni tlugħ ix-xemx:

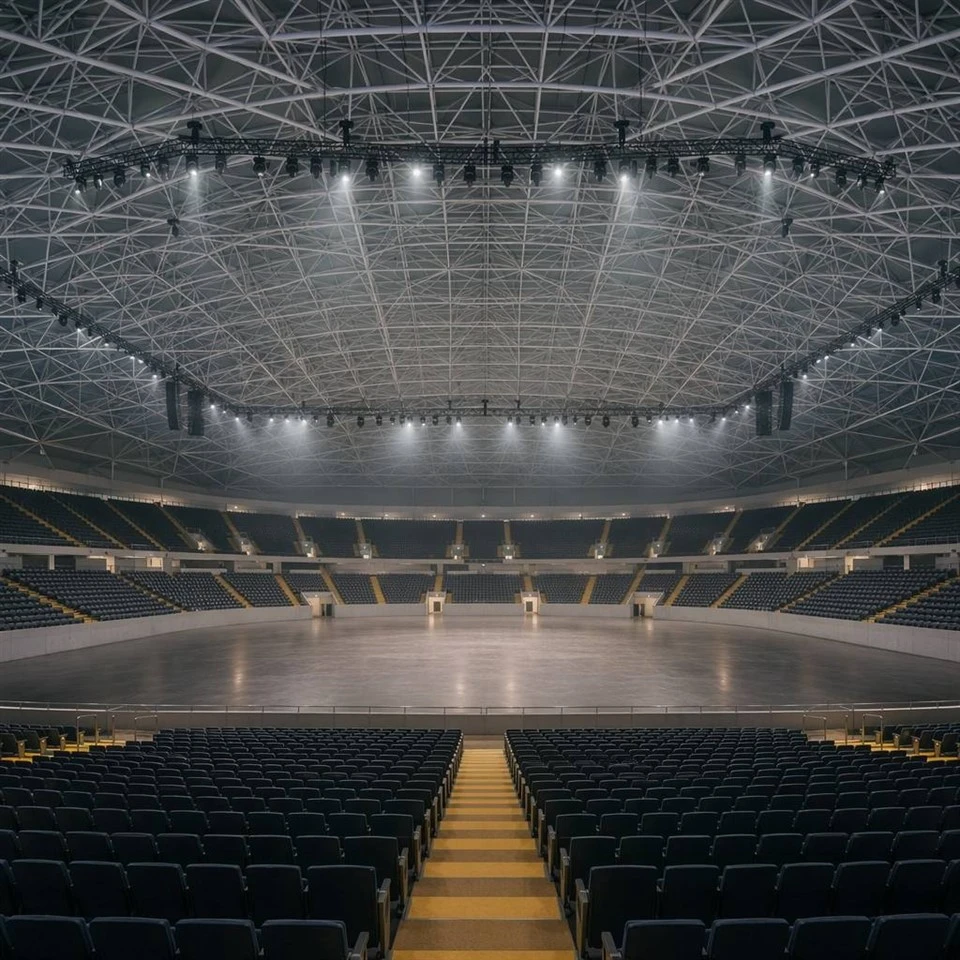

Saqaf tal-qafas tal-ispazju ta' 80m ċar-:Sistema tal-irfid tal-qafas tal-ispazju tal-azzar ta' 4.5m-fond li tifrex 80m madwar l-iskutella ta' bilqiegħda. Il-qafas spazjali juża ġeometrija tal-grilja djamant-(pannelli ta' 2.5m × 2.5m) fabbrikata minn sezzjonijiet ta' tubi tal-azzar b'saħħa-għoli S355 (dijametru ta' 89mm-219mm), li jikseb proporzjon ta' span-għall-fond ta' 18:1.

Disinn-kambered minn qabel:Kull irfid kien iffabbrikat b'75mm 'il fuq minn qabel-camber. Taħt tagħbija mejta sħiħa (saqaf + servizzi) u tagħbija ħaj parzjali (tagħmir tas-silġ/akustiku), l-irfid jiddevja għal linja orizzontali perfettament ċatta - ebda sag viżwali.

Effett viżwali ħafif:Il-membri kollha tal-azzar viżibbli huma lesti b'kisja intumexxenti bajda. It-tubi b'dijametru ta '89mm-219mm jidhru delikati minn taħt, u joħolqu estetika ta' "saqaf li jżomm f'wiċċ l-ilma" minkejja li jkopru 80m.

Infrastruttura teknika integrata:Il-ġeometrija tal-grilja ta '2.5m tal-qafas spazjali tipprovdi punti ta' appoġġ naturali għad-dawl tal-arena, raggruppamenti tal-kelliema, skrins tal-vidjo (4,500kg), u pannelli akustiċi - kollha mtaqqbin minn qabel u -installati minn qabel waqt il-fabbrikazzjoni.

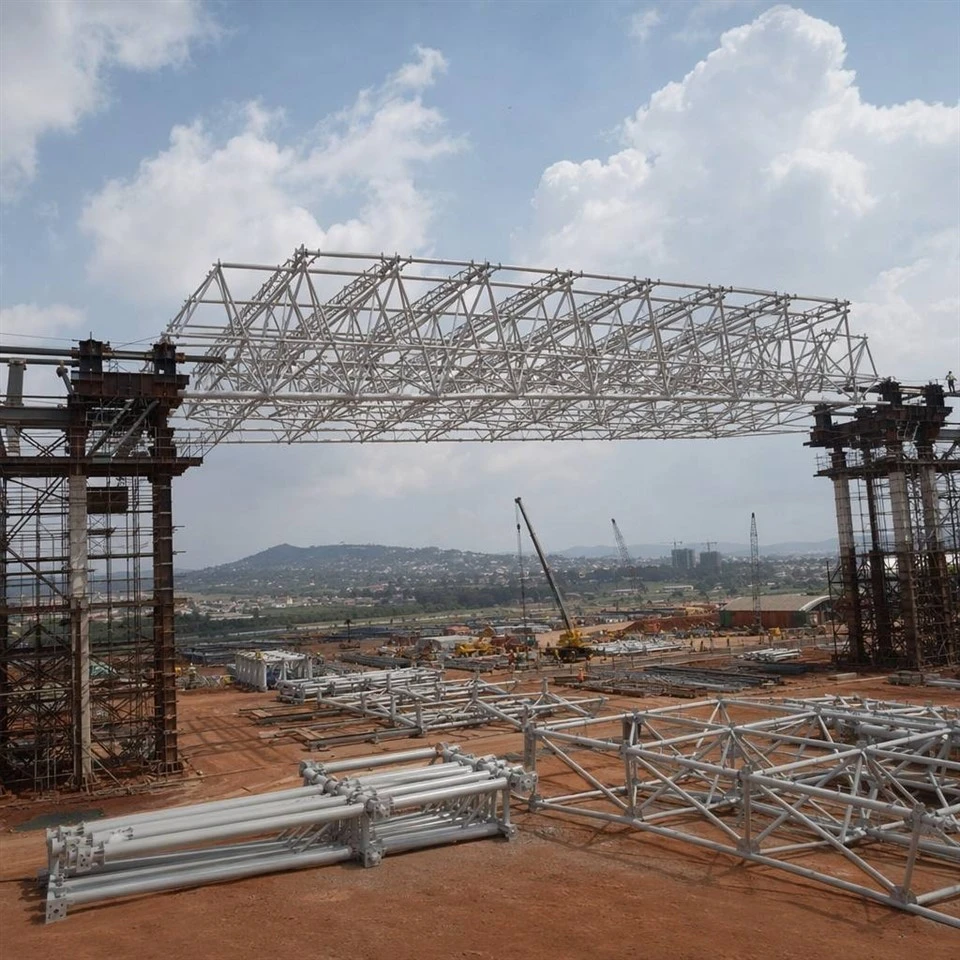

Assemblaġġ ta' l-art u -jacking tal-fergħa:Il-qafas spazjali kollu ġie mmuntat fil-livell tal-art (fi 12-il modulu trasportabbli) bl-użu ta 'sistema ta' jig temporanju, imbagħad strand-jacked f'pożizzjoni fuq l-iskutella tas-setting. Dan ir-rekwiżiti minimizzati tal-krejn - krejnijiet żgħar biss kienu meħtieġa għall-immaniġġjar tal-moduli, il-lift prinċipali użat strand-jacks immuntati fuq erba 'torrijiet tal-azzar temporanji.

Integrazzjoni akustika:Il-qafas ta 'l-ispazju jappoġġja sistema ta' saqaf akustiku sospiż (5,000㎡) li jxerred il-ħoss b'mod uniformi madwar l-arena. Is-sistema akustika hija mdendla min-nodi tal-qafas spazjali, b'punti ta' konnessjoni pre-installati.

Riżultat:L-arena tlestiet fi 18-il xahar - 2 xhur qabel l-iskeda. Il-qafas spazjali ċar ta' 80m -joħloq interjuri drammatiku u ħafif-mimli li sar il-post ewlieni tal-avvenimenti ta' Kampala. L-arena ospitat is-Summit tan-Negozju tal-Afrika tal-Lvant, kunċerti internazzjonali ewlenin, u avvenimenti tal-basketball tal-kampjonat u sportivi fuq ġewwa. Il-proġett deher fir-"Rapport Nazzjonali dwar l-Iżvilupp tal-Infrastruttura" tal-Uganda.

L-isfida tad-disinn ta'-span kbir mhix biss strutturali - hiperċettiv. Faxxa ta '80m hija strutturalment eżiġenti, iżda jekk l-istruttura tidher tqila, l-ispazju jħossu oppressiv. L-arti tal-azzar ta'-span kbir qed toħloq struttura li tidher ħafifa.

L-arena ta’ Kampala ta’ Sunrise kisbet ħeffa viżiva permezz ta’:

1.Proporzjon ta'-għal-piż għoli:L-użu ta ' l-azzar ta ' saħħa-għoli S355 ippermetta li d-dijametri tat-tubi jiġu minimizzati (89mm għal membri sekondarji) filwaqt li tinżamm il-kapaċità strutturali. Minn taħt, l-azzar jidher delikat - aktar bħal xogħol tal-metall arkitettoniku milli qafas strutturali.

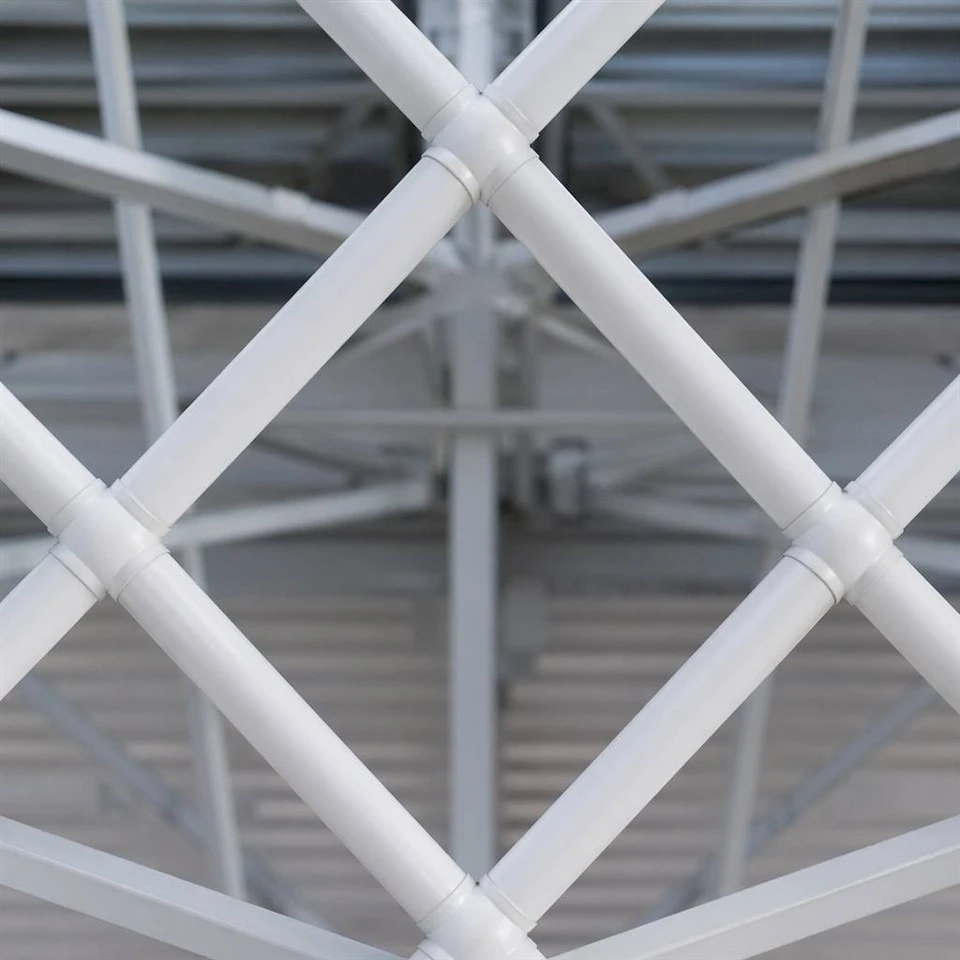

2.Ġeometrija tal-grilja tad-djamanti:Il-mudell tal-grilja tad-djamanti ta '2.5m tal-qafas spazjali huwa viżwalment dinamiku, u jkisser il-pjan tas-saqaf f'forom ġeometriċi ripetuti li l-għajn tipperċepixxi bħala disinji, mhux massiva.

3.Kisi abjad:Il-kisja abjad intumexxenti tirrifletti d-dawl u tagħmel il-membri strutturali jidhru li jonqsu - l-azzar isir parti mid-dawl, mhux kanupew oppressiv skur.

Ir-riżultat:Il-viżitaturi jirrimarkaw b'mod konsistenti dwar kemm l-arena tħossha "ħfief" u "miftuħa" - l-inġinerija strutturali hija inviżibbli, u l-ispazju innifsu huwa l-esperjenza.
