Struttura tal-Azzar tal-Grid tal-Ispazju

Hebei Sunrise International Iron & Steel Co., Ltd hija waħda mill-aktar manifatturi u fornituri affidabbli ta 'struttura ta' l-azzar tal-grilja spazjali fiċ-Ċina. Jekk jogħġbok mistrieħ assigurat li tixtri struttura tal-azzar tal-grilja tal-ispazju personalizzata bi prezz kompetittiv mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar il-kwotazzjoni, jekk jogħġbok tħossok liberu li tibgħatilna email.



Struttura tal-azzar tal-grilja spazjali mhix irfid bi-dimensjonali - hija "membrana strutturali bi tliet-dimensjonali" fejn il-membri modulari interkonnettjaw f'nodi, iqassmu tagħbijiet f'direzzjonijiet multipli u jippermettu forom ġeometriċi kumplessi li frejms konvenzjonali ma jistgħux jiksbu.

L-istrutturi tal-grilja spazjali jservu:

Terminali tal-ajruport- soqfa tal-kanupew kbar b'kolonna-interjuri ħielsa

Ċentri tal-wirjiet- kolonna massiva-swali ħielsa sa 100m+

Areni sportivi- soqfa bil-koppla u forom ġeometriċi kumplessi

Faċilitajiet industrijali- meded kbar miftuħa għall-manifattura

Canopies arkitettoniċi- forom ta' saqaf skulturi

Is-sistema ta 'l-azzar tal-grilja spazjali ta' Sunrise hija mfassla għalkumplessità ġeometrika u effiċjenza strutturali:

Sistema ta 'grilja modulari- konnessjonijiet ta' nodi standardizzati li jippermettu kwalunkwe ġeometrija

Distribuzzjoni tat-tagħbija 3D- tagħbijiet jinġarru f'diversi direzzjonijiet fl-istess ħin

Kapaċità ta 'forma kumplessa- koppli, forma-ħielsa, u soqfa b'kurvatura-doppja

Pjattaformi integrati tal-MPE- appoġġ għall-utilità fil-fond tal-grilja

Assemblaġġ rapidu- komponenti modulari b'konnessjonijiet tal-bolt-node

Parametri Distintivi tad-Disinn:

Fond tal-grilja: 1.5-8m (skont il-firxa u t-tagħbija)

Spazjar tan-nodi: 1.5-4m (grilja modulari)

Sezzjonijiet tal-membri: sezzjonijiet ta 'tubu jew angolu (azzar S355)

Konnessjonijiet ta' nodi: bolt-node jew sistemi ta' nodi-iwweldjati

Finitura tal-wiċċ: azzar strutturali espost jew moħbi

Kapaċità ta' formola: pjanari, b'koppla,-forma ħielsa, doppja-kurvata

Isem tal-Proġett:Ajruport Internazzjonali ta' Entebbe (Canopy ta' Espansjoni tat-Terminal)
Post:Entebbe, l-Uganda (il-kosta tal-Lag Victoria, 35 km minn Kampala)
Skala:12,000㎡ kanupew tal-grilja spazjali - 120m × 100m ħielsa-forma saqaf li jkopri l-estensjoni tat-terminal il-ġdida, 8m fond tal-grilja, ħielsa-forma ġeometrija ta' kurvatura doppja-
Tunnellaġġ ta' l-Azzar:1,800 tunnellata

Il-Punt tal-Uġigħ tas-Sid:Ajruport Internazzjonali ta 'Entebbe meħtieġa drammatikakanupew terminali ġdidli jesprimi l-identità tal-Uganda filwaqt li jipprovdi protezzjoni mit-temp għat-terminal estiż. Id-disinn kien jeħtieġ saqaf b'-forma libera-kurvatura doppja mingħajr kolonni ta' ġewwa - ġeometrija li l-qafas ta' portali konvenzjonali ma setgħux jiksbu. L-isfida: il-kanupew kellu jiġi fabbrikat barra-post, mibgħut, u installat b'tfixkil minimu għall-attivitajiet operattivi tal-ajruport.



Soluzzjoni tlugħ ix-xemx:

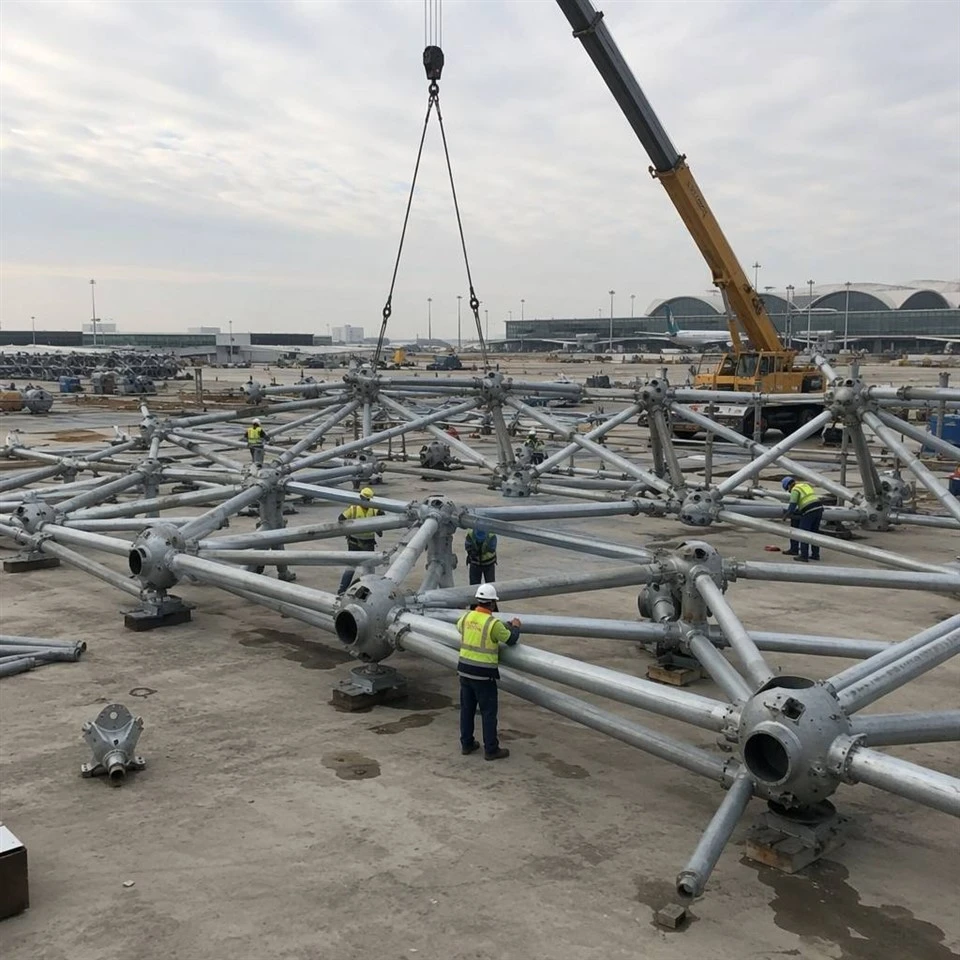

Ħieles-forma doppja-grilja spazjali ta' kurvatura:Grilja spazjali ta' l-azzar ta' 120m × 100m b'ġeometrija doppja-kurvata li titla' 8m fil-quċċata. Il-grilja tuża moduli planari ta '2m × 2m immuntati fil-forma mgħawġa, b'konnessjonijiet tan-nodi li jakkomodaw l-angoli li jvarjaw tal-wiċċ ta' kurvatura doppja-.

Fabbrikazzjoni modulari:Il-grilja spazjali ġiet iffabbrikata f'moduli ta '1.5-tunnellata (madwar 6m × 3m) fil-faċilità tal-fabbrikazzjoni ta' Sunrise, imbagħad mibgħuta fuq is-sit. Kull modulu kien immuntat minn qabel b'nodi ta 'konnessjoni u toqob ta' boltijiet strutturali, li jeliminaw l-iwweldjar tas-sit.

Bolt-sistema ta' konnessjoni tan-nodi:Il-konnessjonijiet kollha jużaw-nodi boltjati ta' saħħa għolja - mingħajr iwweldjar fuq il-post. Din l-installazzjoni aċċellerat u mminimizzat it-tfixkil tas-sit.

Jappoġġja tamboċċi integrat:L-ispazjar tal-modulu ta '2m tal-grilja spazjali naturalment jipprovdi punti ta' appoġġ għall-ħġieġ tat-tamboċċi, louvers tal-ventilazzjoni, u dawl. Is-sistema tas-soqfa u l-ħajt tal-purtieri huma integrati bis-sħiħ fil-grilja spazjali, u jiksbu envelop tal-bini mingħajr saldatura u li ma jgħaddix ilma minnu.

Integrazzjoni tal-MPE:Il-fond tal-grilja ta' 2m jakkomoda sistemi MEP (dawl, arja kondizzjonata, sistemi ta' kelliema) fil-fond strutturali - l-ebda spazju tas-saqaf meħtieġ taħt il-grilja.

Trattament estetiku:Il-gradilja tal-ispazju esposta hija lesta b'sistema ta' żebgħa arkitettonika ta'-grad għoli u tibqa' viżibbli mill-intern tat-terminal, u toħloq saqaf drammatiku doppju-kurvat li sar il-karatteristika tal-firma tat-terminal.

Riżultat:Il-kanupew tal-grilja spazjali ta '12,000㎡ tlesta fi żmien 12-il xahar mill-bidu tal-fabbrikazzjoni, bl-installazzjoni fuq il-post tlestiet matul it-twieqi tal-operat tal-ajruport tal-lejl-ħin. Il-kanupew-forma doppja-mgħawġa ħielsa issa huwa punt ta' referenza arkitettoniku rikonoxxut internazzjonalment u deher f'diversi pubblikazzjonijiet tal-arkitettura u tal-ivvjaġġar.

Ġeometriji kumplessi ta'-forma ħielsa huma l-karatteristika tad-disinn kontemporanju tal-ajruporti - kanupini mgħawġa li jesprimu moviment, fluss, u l-esperjenza tal-ivvjaġġar. Gwarniċi konvenzjonali tal-azzar ma jistgħux jiksbu dawn il-forom; grilji spazjali jistgħu.

Il-grilja spazjali ta' Sunrise tikseb ġeometrija-ħielsa permezz ta':

1.Attabilità tan-node:Is-sistema ta' konnessjoni tal-bolt-node taċċetta membri fi kwalunkwe angolu. Kull nodu għandu sokits bil-kamin multipli (6 jew 8 sokits għal kull node), li jippermettu lill-membri jgħaqqdu fi kwalunkwe angolu meħtieġ mill-ġeometrija tal-kurvatura doppja-.

2.Assemblaġġ modulari:Il-moduli 2m × 2m huma fabbrikati ċatti, imbagħad l-angoli tan-nodi huma aġġustati waqt l-assemblaġġ biex jiksbu l-wiċċ doppju -kurvat. Dan inaqqas il-kumplessità tal-fabbrikazzjoni - ġeometrija kumplessa tinkiseb fl-assemblaġġ, mhux f'kull komponent.

Azzjoni strutturali 3.3D:L-azzjoni tridimensjonali tal-grilja spazjali tqassam it-tagħbijiet b'mod effiċjenti fuq il-wiċċ kollu, u tevita konċentrazzjonijiet ta' stress fit-tranżizzjonijiet ġeometriċi tipiċi ta' uċuħ ta'-forma ħielsa.

Ir-riżultat:Kanupew ta' 12,000㎡ ħielsa-forma li tiżen biss 1,800 tunnellata - effiċjenza strutturali li tippermetti forma arkitettonika drammatika mingħajr konsum eċċessiv tal-azzar.
